變壓器繞組變形研究情況

變壓器繞組變形的定義是：變壓器繞組在短路衝擊力或者外力的作用下，形狀或者尺寸發生了永久性的改變，主要包括繞組軸向和徑向長度寬度的變化，繞組本身產生位置移動，形狀扭曲、鼓包以及匝間發生短路等相關問題。變壓器繞組變形可能並不會馬上影響變壓器的正常運行，但若不及時發現，在過電流過電壓衝擊下，經過長時間的發展，可能會造成變壓器絕緣的的擊穿，產生嚴重的事故，給電力係統造成不可估量的損失。經過理論上的分析研究可以得出，作變壓器繞組受到的短路衝擊力或者外力可根據變壓器繞組的結構分為軸向力和徑向力兩種力。徑向力的作用方向與繞組間的位置關係以及電流流向有相當的關係，對一於雙繞組的變壓器而言，在徑向力的作用下，外部繞組的形狀變得向外拉伸，內部繞組變得向內壓緊。為了提高內部繞組抵抗徑向力的能力，采取的方法一般是將繞組繞在由絕緣筒支撐的撐條上，此時的變壓器繞組要受到壓縮應力和扭曲應力的共同作用，如果所遭受到的聯合應力的大小超過繞組承受力的極限，繞組將會受到產生不可逆轉的永久性的變形，這樣就會給結構複雜的變壓器帶來巨大的傷害。

由於電力變壓器繞組變形會嚴重影響到變壓器的安全運行，因此早在上個世紀，變壓器的繞組變形的檢測技術就成為相關專家研究和關注的重點問題之一。國家電網在2000年印發的[2000]589號文件《防止電力生產重大事故的二十五項重點要求》中，明確規定指出，對於110KV及以上電壓等級的變壓器在出廠和投入運行前必須進行低壓短路阻抗或頻率響應法的試驗，並日留下原始記錄來判斷變壓器繞組的變形情況。

長期以來國內外對於變壓器繞組變形的研究很早就已經展開。蘇聯在這一方麵的研究走在了世界前列，在1981到1987年之間，相關機構調查了當時烏克蘭電力係統中的330kV電壓等級的75台受到短路電動力衝擊的電力變壓器，這其中22台電力變壓器的繞組己經產生了變形，假若繼續運行就會有損壞擊穿的危險，更換了其中16台變壓器，剩下的6台在嚴密的監視下暫時性運行。另外，蘇聯的對變壓器的調查結果顯示，在所有的被調查的變壓器中，產生了繞組變形的變壓器占到了總數的30%。法國400kV等級電力係統中，產生了繞組變形的變壓器占到總數的比例為1%-2%，而220kV係統的這一比例為3%-4%。芬蘭110kv係統對地故障的比例為1.35%-1.65%。

原國家電力部電力科學院高壓所曾經在1990-1994年間對我國110kv及以上電壓等級的電力變壓器做了故障記錄和調查分析。調查結果記錄顯示，，共有變壓器8169台，其中在這5年中，其中發生事故的變壓器有292台。在這些發生事故的變壓器中，繞組、引線、主絕緣是發生故障的主要部位，其中有相當一部分變壓器的故障是由於變壓器線圈發生變形造成的累積效應造成的。由於這些變壓器沒有退出運行，在繞組產生變形後仍在正常運行，這樣無論是正常情況或者故障發生的情況下，持續性的運行將會會造成絕緣擊穿，所以說變壓器線圈變形占變壓器故障比例是很高的，彎壓器事故調查情況具體統計見表所示。

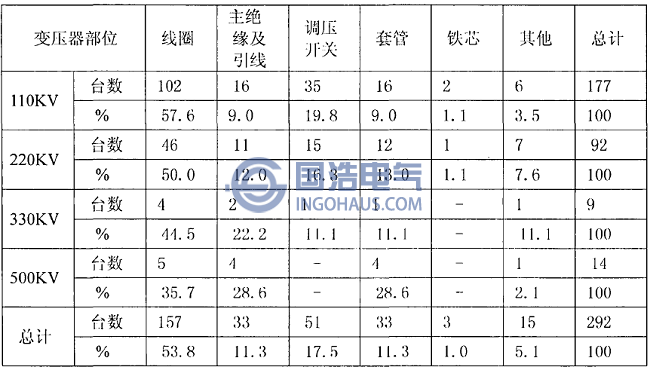

1990年到1994年變壓器事故統計
