概述
阻抗分析法是通過在工頻電壓下測量變壓器繞組的短路阻抗或漏抗，來反映繞組變形和移位及匝間開路和短路等缺陷。變壓器的漏抗實質上是散布在變壓器繞組與繞組之間，繞組內部及繞組與油箱之間的漏磁通形成的感應磁勢的反映，因此漏磁磁路的變化比較靈敏；短路阻抗則是漏抗和繞組電阻的平方和開方。由於一般大型變壓器繞組電阻比漏抗要小很多，因此阻抗可以反映漏抗的變化，而且測量阻抗比測量漏抗更容易實現。
測試係統
實際測試中，一般在低電壓下實施阻抗測量，施加的電壓根據變壓器容量的大小一般取幾百伏，為避開鐵心非線性的影響，所加電流應>2A。以雙繞組變壓器為例，被測變壓器低壓側短路，高壓側施壓，測量接線如圖所示。

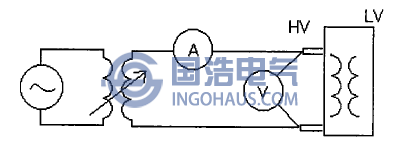

阻抗分析法測量接線示意圖
阻抗分析法實施簡單，有標準可循，仍不失為一種普測和互補的手段，尤其對量大麵廣的中低壓等級的變壓器而言。
