產品概述
變壓器的直流電阻是變壓器製造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位鬆動、缺股、斷線等製造缺陷和運行後存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研製了GHR6440三相變壓器直流電阻測試儀。該儀器是集助磁法測試、三相測試和消磁功能於一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。性能特點
1. 一次將高、低壓電流電位測試線全部接到變壓器上，測試過程中不用再倒測試線。2. 對於星型接法的繞組測試，儀器可以采取三相同時測試的方式測試A0、B0、C0相的電阻，節省測試時間。
3. 三相五柱低壓內部角接的變壓器低壓測試時，儀器內部采用自動助磁的方法，比直接用大電流測試速度快。
4. 顯示、打印變壓器的高中低壓繞組的全部測試數據，並自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值。
5. 三相測試時先測試A0的數據，再三相同時測試，解決了三相同時測試中性點引出線電阻不能測試的問題，測試數據更接近單相測試值。
6. 具有完善的反電勢保護功能。
7. 儀器內部可以永久存儲測試數據200條（可擴展），還可以使用優盤存儲數據方便用戶導入電腦處理。
8. 儀器具有適用溫度寬，精度高，防震，抗幹擾，攜帶方便等特點。
技術參數
1. 測試電流：三相測試：20A＋20A、10A＋10A、5A＋5A、1A＋1A
單相測試：40A、20A、10A、5A、1A、0.2A
2. 測試範圍：
單相：40A 100.0uΩ~0.5Ω 20A 500.0uΩ ~1Ω
10A 1mΩ~2Ω 5A 10mΩ~4Ω
1A 100mΩ~20Ω 0.2A 1Ω~100Ω
三相：20A+20A 200uΩ~0.3Ω 10A+10A 500uΩ~0.6Ω
5A+5A 10mΩ~1.5Ω 1A+1A 100mΩ ~7Ω
3. 最高分辨率：0.1uΩ
4. 準確度：±（讀數×0.2%+2字）
5. 外型尺寸：430mm×320mm×230mm
6. 重量：12kg（不包括測試線）
7. 環境溫度：－10℃～50℃
8. 環境濕度：≤ 85％RH
9. 工作電源：AC220V±10% ；（50±1）Hz
注意事項
儀器有反電動勢保護功能，但在使用過程中仍需按以下逐條操作，以確保試驗人員及儀器的安全。
1、在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2、在測試過程中不允許拆除測試線。
3、在高壓端子測試過程中，變壓器中壓和低壓端必須開路。
1、在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2、在測試過程中不允許拆除測試線。
3、在高壓端子測試過程中，變壓器中壓和低壓端必須開路。
標準配置
| 直流電阻測試儀主機 | 一台 |
| 測試線（15m） | 四條（黃綠紅黑） |
| 測試線（10m） | 四條（黃綠紅黑） |
| 三芯電源線 | 一條 |
| 接地線 | 一條 |
| 保險管（8A） | 三支 |
| 打印紙 | 二卷 |
| 測試報告 | 一份 |
| 裝箱單 | 一張 |
| 使用說明書 | 一本 |
| 合格證/保修卡 | 一張 |
產品實拍

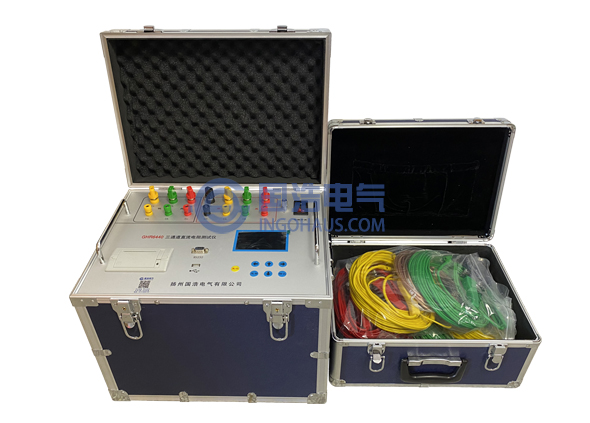

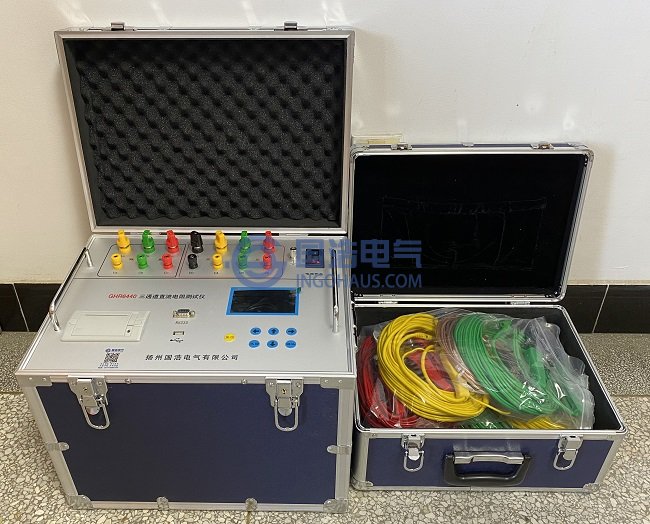

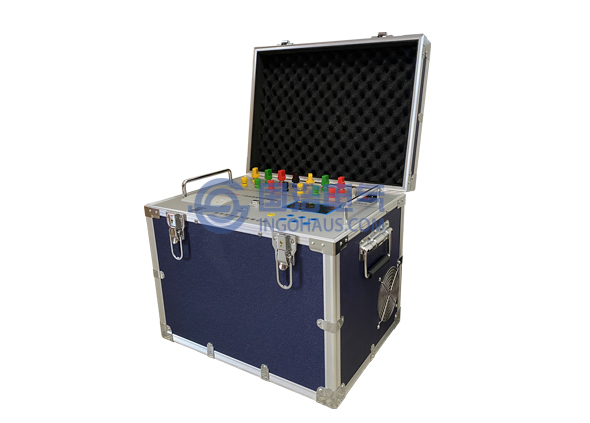

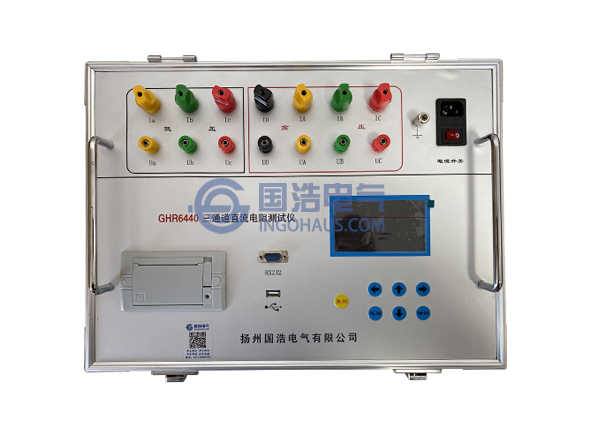

GHR6440三通道變壓器直流電阻測試儀實拍
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
