產品概述

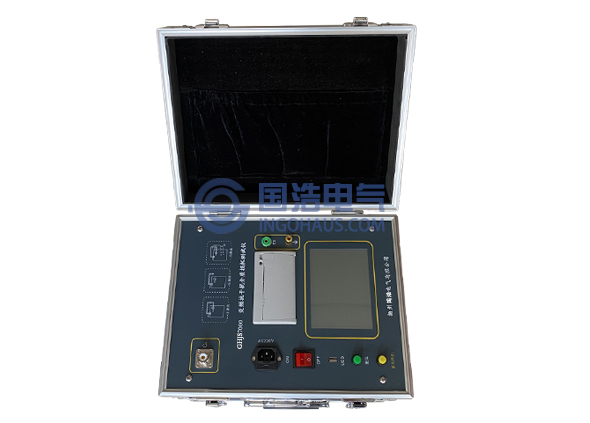

GHJS7000異頻全自動介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓後用於被試品測試。頻率可變為50Hz、47.5Hz*.5Hz、45Hz-Hz、60Hz、57.5Hz2.5Hz、55Hz5Hz，采用數字陷波技術，避開了工頻電場對測試的幹擾，從根本上解決了強電場幹擾下準確測量的難題。同時適用於全部停電後用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
性能特點
1. 儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界麵，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
2. 儀器內部配備有日曆芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看曆史記錄，並可以打印輸出。
3. 儀器數據可以通過U盤導出，可在任意一台PC機上通過專用軟件進行查看和管理數據。
4. 儀器使用內高壓、內標準的方式測試，正接法、反接法、自激法。
5. CVT測試一步到位，儀器可測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量。
6. 儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
7. 儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
8. 儀器內部的逆變器和采樣電路全部由數字化控製，輸出電壓連續可調。
9. 儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器設置接地檢測功能，確保不接地設備不允許升壓。
技術參數
| 1 | 使用條件 | -15℃∽40℃ | RH＜80% |
| 2 | 抗幹擾原理 | 變頻法 | |
| 3 | 電 源 | AC 220V±10% | 允許發電機 |
| 4 | 高壓輸出 | 0.5KV∽10KV | 每隔0.1kV |
| 精 度 | 2% | ||
| 最大電流 | 200mA | ||
| 容 量 | 2000VA | ||
| 5 | 自激電源 | AC 0V∽50V/15A |
50HZ、60HZ單頻
45HZ/55HZ 47.5HZ/52.5HZ
55HZ/65HZ 57.5HZ/62.5HZ
自動雙變頻 |
| 6 | 分 辨 率 | tgδ: 0.001% | Cx: 0.001pF |
| 7 | 精 度 | △tgδ:±(讀數*1.0%+0.040%) | |
| △C x :±(讀數*1.0%+1.00PF) | |||
| 8 | 測量範圍 | tgδ | 無限製 |
| Cx | 15pF ＜ Cx ＜ 300nF | ||
| 10KV | Cx ＜ 40 nF | ||
| 5KV | Cx ＜ 150 nF | ||
| 1KV | Cx ＜ 300 nF | ||
| CVT測試 | Cx ＜ 300 nF | ||
| 9 | 外型尺寸（主機）(mm) | 350（L）×270（W）×270（H） | |
| 外型尺寸（附件箱） (mm) | 350（L）×270（W）×160（H） | ||
| 10 | 存儲器大小 | 200 組 支持U盤數據存儲 | |
| 11 | 重量（主機） | 22.75Kg | |
| 重量（附件箱） | 5.25Kg | ||
注意事項
1. 本儀器隻能在停電設備上使用，其它設備可不斷電；
2. 儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；
3. 儀器必須可靠接地;
4. 使用本儀器檢測設備前，應先對設備進行絕緣檢測；
5. 確定設備的耐壓等級，正確選擇儀器升壓檔位，以防擊穿設備，損壞儀器；
6. 儀器所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；
7. 輸入電壓為AC220V±10%，超出範圍都有可能影響測試精度；最大輸入電壓為AC264V，超過此值會造成永久性損壞，對此廠家不予保修；
8. 打印機有可能在搬運過程中因卷紙鬆動而出現打印卡紙，此時隻需將卷紙取出，繞緊後重新裝入；
9. 儀器應注意防潮，防劇烈震動；
10. 發電機供電時應將輸出零線接地，否則會提示接地有誤。

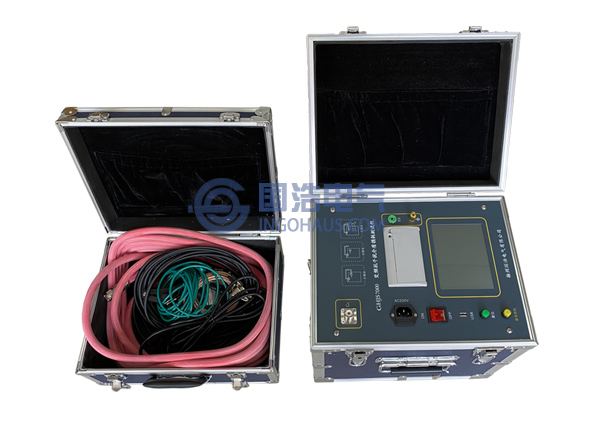

標準配置
| 儀器主機 | 一台 |
| 附件箱 | 一個 |
| 紅色高壓測試線 | 一根 |
| 黑色低壓測試線 | 一根 |
| CVT自激電源線 | 一根 |
| AC220V電源線 | 一根 |
| 接地線 | 一根 |
| 使用說明書 | 一份 |
| 打印紙 | 二卷 |
| 保險管 | 二個 |
| 合格證/保修卡 | 一張 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
