電纜和電纜溝簡介（二）

（1）橡皮絕緣電纜
橡皮絕緣電纜的絕緣層采用平常的合成橡膠或乙丙橡膠等，丁苯橡膠、丁基橡膠、氯丁橡膠、氯磺化聚乙烯等是常用的合成橡膠，而這些材料的耐臭氧腐蝕能力較差，如果環境惡劣易產生裂縫，擊穿電壓較低，常用來輸送較低電壓，乙丙橡膠具有較高的擊穿電壓，抗臭氧腐蝕強，能夠用於輸送高電壓。

（2）聚氯乙烯電纜
聚氯乙烯電纜具有較多的優勢，例如加工技術簡單、性能優異、成本不高等等，但是無法承受較高的溫度，在某些地方不太適用。

（3）油浸紙絕緣電纜
油浸紙絕緣電纜在分類上屬於複合型電纜，組成成分包括浸漬劑與纖維紙，又有不同的分類，包括分相鉛包電纜和帶絕緣電纜，這種電纜在生產和運輸的過程中會造成絕緣材料內出現雜質或者氣隙，影響電纜的絕緣強度。

（4）高壓充油電纜
由於絕緣材料中的氣隙會造成絕緣強度降低，而高壓充油電纜可以采用一些技術消除絕緣材料中的一部分氣隙，這樣就可以加強電纜的絕緣性能，這類電纜運行方便簡單，但是一旦出現故障維護效率不高，所以不經常使用。

（5）交聯聚乙烯(XLPE)電纜
國內從上世紀70年代開始己經研製成功了多種交聯聚乙烯電纜，其中包括6，10，35，63，110kV交聯聚乙烯電纜，可以大量生產，也會從國外引進一些新產品，這些都加快了國內輸配電網的建設和改造。交聯聚乙烯電纜沒有很多的附加設備，隻要有一定的防護不用發生火災，而且它的安裝敷設和維護很方便，己經成為輸配電網建設和改造使用最多的產品。輸送高電壓時，由於交聯聚乙烯電纜的優越性，也逐漸用交聯聚乙烯電纜代替原來的充油電纜，給國內電纜製造技術的發展和大規模生產提供了新的機遇。經過對電網的不斷改造，電網的布局更加趨於合理和完善，通過地纜對集中供電區供電節省了空間，同時也美化了城市建設。

交聯聚乙烯電纜具有較合理的結構和工藝，能夠抗腐蝕和酸堿，地下敷設也比較方便，後期的維護工作少，也不存在漏油漏氣的問題，電氣性能優異而且運行安全可靠，相比於充油電纜擁有更加優越的性能，而且這類電纜不僅可以用於中低壓等級輸配電中，也可以應用於高電壓等級輸配電中，應用範圍較廣，由於這些獨特的優勢，對這類電纜也做了更多的研究。另外，這類電纜絕緣材料的分子結構被改變，通過相關技術，將線型改為三維網狀結構，這也改變了絕緣材料的性能，比如日本和俄羅斯都研究出了用於輸送高電壓的電纜。電纜屏蔽層結構圖如圖所示。

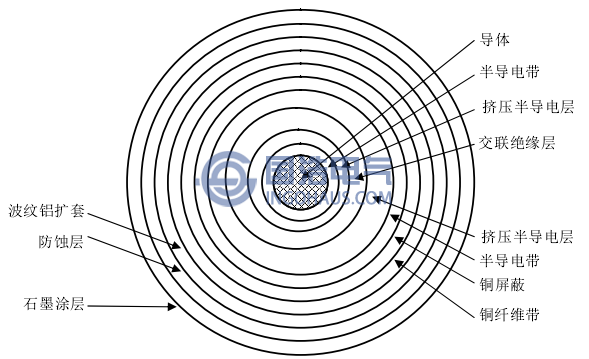

電纜屏蔽層結構

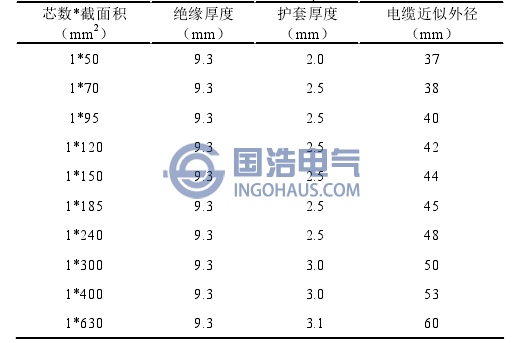

35kV交聯電纜規格參數表
