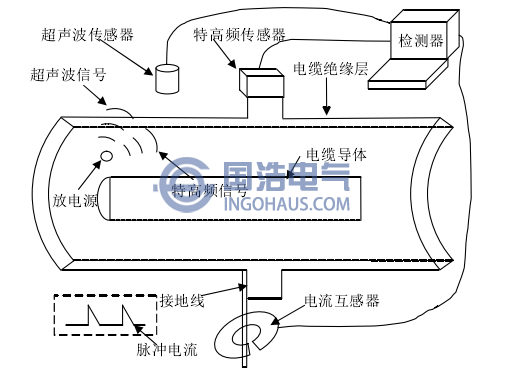

根據局部放電時發生的不同現象，相應的對局部放電也有了不同的檢測方法，幾種常用的局部放電檢測方法如圖所示。
電纜局部放電檢測方法
伴隨著電纜的局部放電現象會有超聲波信號的產生，以此信號作為檢測依據，選取合適頻率的接收探頭接收局部放電產生的超聲波信號然後再經過信號處理與分析，以此檢測局部放電區域以及放電強弱。因為電纜局部放電檢測法不會受到電磁信號幹擾，而且這種檢測方法能夠實現局部放電源的精確定位，能夠實現在線動態檢測而且在線檢測與離線檢測的結果相同，所以人們對電纜局部放電超聲波檢測方法做了大量研究工作。這些年來，由於工藝技術的改進，采用更高靈敏度的共振晶片，並增加屏蔽罩屏蔽幹擾信號，可以生產更高靈敏度的接收探頭，這些都有效提高了超聲波法檢測精度。
（2）脈衝電流法
脈衝電流法的研究起步較早，自上世紀八十年代開始，由於這種檢測方法可以定量的檢測局部放電的大小，具有較大的發展前景。脈衝電流法一般通過檢測阻抗或者電流互感器采集局部放電脈衝電流信號，通常是將線性電流互感器套在電纜的接地線上，通過電磁耦合原理耦合局部放電脈衝電流信號，由於能夠完成檢測設備與高壓回路的耦合，不用通過電阻或電感連接電纜，能夠簡化接線。
（3）超高頻檢測法
電纜發生局部放電現象後，不僅會產生超聲波信號，同時也產生了超高頻成分，這部分信號頻率很高，且具有較寬的頻帶，以此作為局部放電檢測依據，關鍵是需要設計寬頻檢測天線，由於需要采集的信號頻率範圍，這種方法具有很多優勢，例如由於頻率很高具有較強的抗幹擾能力、靈敏度足夠高而且能夠進行局部放電模式識別。
超聲波與普通聲波傳播規律相似，即它們在介質中傳播時都遵循相同的準則，但超聲波方向性很好，同時檢測方法應該能滿足在線檢測的需求，不損壞電纜的絕緣結構，在工程上易於實施，而且檢測器需要安裝到球形溝槽電纜局部放電檢測機器人上，能夠在移動過程中檢測電纜局部放電，最終選擇超聲波法檢測電纜局部放電，超聲波法檢測的優點如下：
（1）易於實現在線檢測
根據電纜發生局部放電時的各種產生物，可以使用多種多樣的方法檢測電纜局部放電，利用超聲波法進行測量，再將采取到的數據傳輸到上位機，利用上位機軟件進行數據處理，可以利用光纖在探頭和處理電路之間傳遞微弱信號，減少能量損失，檢測儀器和高壓電纜之間沒有電氣連接，不會威脅到測量人員的安全，另外采用這種檢測方法在線與離線的檢測結果相差很小，所以采用這種方法能夠完成在線檢測。
（2）便於空間定位
進行電纜局部放電檢測的另外一個重要目的是能夠找到放電的位置，所以選擇電纜局部放電檢測方法時，不僅要考慮檢測的精度，同時要考慮能不能實現放電點的定位，由於電纜埋在地下，為了提高維修效率，需要知道在什麽位置產生了故障。采用超聲波檢測方法，不僅能夠判斷局部放電的強弱，而且能夠實現空間定位，定位的算法研究也比較成熟，實際檢測中應用較普遍的有聲一聲定位和電一聲定位兩種方法。
（3）可望實現利用超聲波法進行模式識別和定量分析
除了檢測電纜是否產生局部放電現象以及對放電源進行定位，另外一個需要解決的問題就是放電模式的識別，放電類型多種多樣，不同類別的放電具有不同的信號特征，所以可以研究利用超聲波法完成放電模式識別，其研究也取得了一些新的成果。所以，采用高精度的新型傳感器，並輔助以信號處理技術，在將來也許能夠利用超聲波法完成放電的定量分析與模式識別。

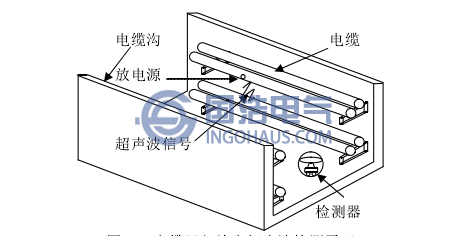

電纜局部放電超聲波檢測原理示意圖如圖所示，電纜敷設在電纜溝內，兩排並列放置，電纜絕緣層發生局部放電時產生超聲波信號後向外傳播，通過檢測器上的局部放電檢測裝置采集超聲波信號並轉換，轉換後信號較微弱，先將信號調理好再采集並存儲，之後將數據傳輸到上位機進行處理，判斷放電大小。
電纜局部放電超聲波檢測原理
