變壓器局部放電基本測量回路

發布時間：2020-03-23 00:44:32人氣：

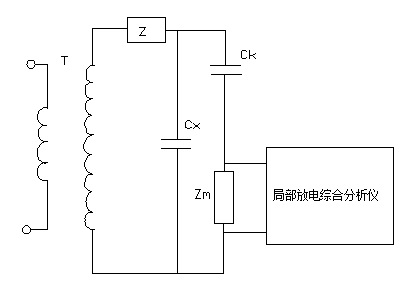

目前，有兩種局部放電測量回路，直接法和橋式法。直接法局部放電測量回路又分為串聯直接法和並聯直接法。串聯法直接測量回路如圖1所示，一般用於試品電容Cx比較小的情況下，當試品的工頻電容電流在測量阻抗Zm的允許值的範圍內時，作為濾波和提高係統靈敏度作用的耦合電容Ck的作用效果將隨Cx與Ck的比值的增大而提高。測量係統中來自於高壓引線產生的雜散電容Cs也可以替代藕合電容Ck來濾波以及提高係統靈敏度。

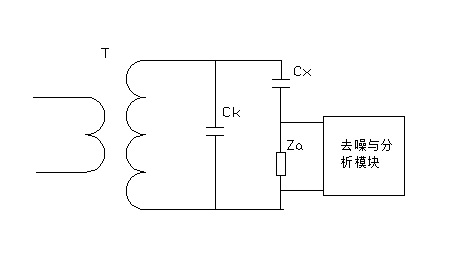

圖1 串聯法直接測量電路

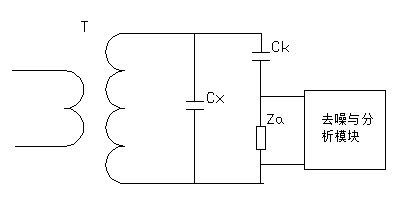

當被測試品的電容量Cx比較大，且在施加試驗電壓下試品電容的工頻電流大於測量阻抗Zm的允許值，或在施加試驗電壓下被測試品的絕緣有可能被擊穿，或被測試品在試驗過程中無法與地分開時，經常采用並聯法直接測量回路，並聯法直接測試回路如圖2所示。
