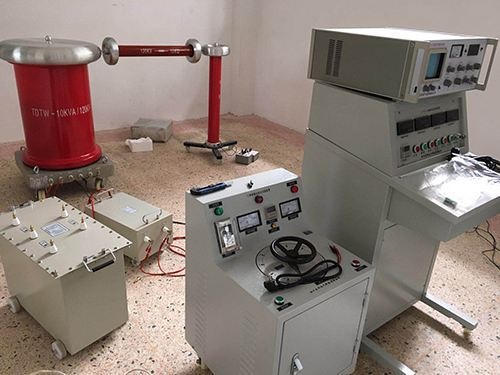

變壓器局部放電測量係統
1. 直接校準
直接校準的基本原理是利用視在電荷量的定義，在被測試品Cx的兩端注入已知的脈衝(q0=CoUo)。直接校準接線方法是將校準脈衝發生器接於變壓器高壓端(即耦合電容Ck)與耦合裝置(輸入單元)即油箱(或地)之間。此方法接線方法是將耦合裝置(輸入單元)串聯在變壓器高壓端(即耦合電容Ck)。注意，校準脈衝發生器必須在施加試驗電壓之前從試驗回路中移除。
2. 間接校準
對測量係統進行間接校準的基本原理是將已知脈衝注入變壓器試驗回路的高壓端(即藕合裝置)的輸入端，而不是被測試品Cx的兩端。此方法可以不用移除校準脈衝發生器，但不能作為單獨的校準使用，隻能和完整的測量係統的試驗回路的校準一起使用。使用間接校準得到的測量結果是實際高壓端視在放電量在藕合裝置Zm的響應放電量，而不是真正的視在放電量.根據公式3-4-1將測量結果換算成變壓器高壓端的視在放電量q:q=q0(1+Cx/Ck)
式中:
q:高壓端頭的放電量(pC)
q0:視在放電量在耦合裝置Zm兩端的響應放電量(pC)
Cx:變壓器入口電容(pF)
Ck:藕合電容(pF)
3. 特殊校準
對於特殊測量過程需要特殊的耦合裝置(輸入單元)和特殊的接線方式的校準方法稱為特殊的校準方法。如將鐵芯夾件接地套管接與特殊的耦合裝置(輸入單元)，然後在與油箱(地)相連的定量測量，對測量係統的校準有三種方法，一種是將鐵芯夾件接地套管與校準脈衝發生器相連接，再接於油箱(地)之間進行的串聯電流脈衝校準法，校準完畢，需要將校準脈衝發生器拆除，並恢複原來測量回路的接線；第二種是對第一種方法進行簡化了的串聯電流脈衝校準法(也稱為短路脈衝校準法)，即將係統的藕合裝置脫離被測試品，然後將校準脈衝發生器的脈衝信號直接注入藕合裝置的輸入端，完成校準之後，再將脫離試品的藕合裝置接入被測試品。這種方法對於試品電容較小(2000pF)的回路存在一定誤差，但可以忽略一般的變壓器的鐵芯夾件接地套管對地的校準誤差。第三種方法是將校準脈衝發生器並聯在鐵芯夾件接地套管與油箱(地)兩端的並聯電壓脈衝校準法，此方法的接線方式類似於間接校準的接線，即將電流型耦合裝置(輸入單元)和鐵芯夾件接地套管與油箱(地)分別並聯進行的校準方法。
