的土地麵積，在電力係統中大量采用GIS電氣設備。GIS把每個間隔的斷路器、隔離開關、電壓互感器、電流互感器、避雷器組合成一個單元，再把各個單元拚接成一個整體，GIS電氣設備的電容量要比單項電氣設備的電容量大很多。因此各種電氣設備的交流耐壓試驗方法是不相同的。
1. 交流耐壓試驗值
現場交流耐壓試驗值應為出廠試驗時施加電壓的80%。2. 交流耐壓試驗時間
施加規定的交流耐壓值，在規定的電壓值下耐壓1min。3. 試驗電壓的施加
相對地及相間的耐壓試驗：將規定的試驗電壓施加到每相主回路和外殼之間，每次一相，其他相的主回路應和接地外殼相連。高壓開關斷口間的耐壓試驗：試驗電壓加到斷路器斷口間。斷口的一側與試驗電源相連，另一側與其他相導體和接地的外殼相連。4. 老練試驗
老練試驗是指對設備逐步施加交流耐壓，可以階梯式地或連續地加壓，其目的是：1）將設備中可能存在的活動微粒雜質遷移到低電場區域裏去，在此區域，這些微粒對設備的危險性減低，甚至沒有危害。
2）通過放電燒掉細小的微粒或電極上的毛刺，附著的塵埃等。

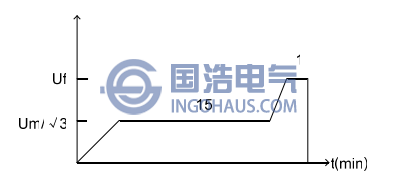

老練試驗的基本原則是既要達到設備淨化的目的，又要盡量減少淨化過程中微粒觸發的擊穿，還要減少對被試設備的損害，既減少設備承受較高電壓作用的時間，所以逐步升壓時，在低電壓下可保持較長時間，在高電壓下不允許長試驗耐壓。老練試驗應在現場耐壓試驗前進行，和交流耐壓試驗一起進行。加壓程序是:Um/√15min-Uf1min，如圖所示:
電壓與時間關係曲線
