1. 參數估算
在現場實際工作前，首先要根據試品的固有參數初步計算整個試驗中的頻率、高壓電流、高壓側功率及低壓側需要的電源功率。主要目的：一是確定被試品的頻率應在規程允許範圍內，即30Hz一300Hz間；二是合理的選擇勵磁變的變比，確定變頻操作箱、勵磁變各項參數在設備允許範圍內；三是通過計算確定低壓電源容量，以便正確選擇低壓電源變壓器及配套的低壓電器的容量。2. 電抗器選擇
先由試驗電壓確定電抗器是否串聯組合，再由電抗器電感、係統工作頻率(30-300Hz)等確定試品容量範圍。1)試品試驗電壓必須保證小於或等於電抗器額定電壓，若單台電抗器不能滿足電壓要求，可采用兩台或兩台以上的電抗器串聯來滿足試驗電壓。
2)確定試品允許試驗頻率範圍(fmin，fmax，滿足30Hz≤fmin≤fmax≤300Hz)。
3)依據電抗器電感L、試品允許試驗頻率範圍(fmin，fmax)，確定試品電容允許範圍值(Cmin，Cmax)。
試品與分壓器電容量之和應處於(Cmin,Cmax)之間。
若試品電容過大則采用電抗器並聯的方式來滿足，若試品電容過小則通過對試品進行電容補償的方式來滿足。
3. 勵磁變的變比選擇

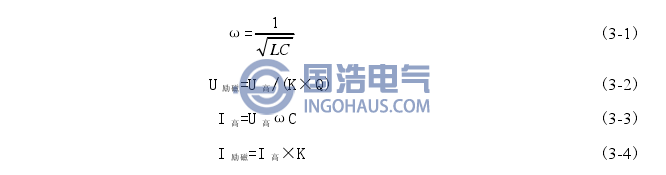

選擇勵磁變的變比也是十分重要的工作。選擇的變比(即二次線圈的接法)要滿足電壓、電流的要求。二次線圈接法選擇的不對，輕則升不到所要求的試驗電壓，嚴重的則會損壞二次線圈。勵磁變壓器高壓繞組組合方式隨電抗器組合方式的變化而變化。電抗器選擇了並聯的組合方式，則勵磁變高壓繞組也采用並聯的方式;電抗器選擇了串聯的組合方式，則勵磁變高壓繞組也采用串聯的組合方式。其計算公式如下：
K：勵磁變變比
必須選擇合適的變比(即二次線圈的串並聯方法)使得電壓、電流在其額定值範圍內。
